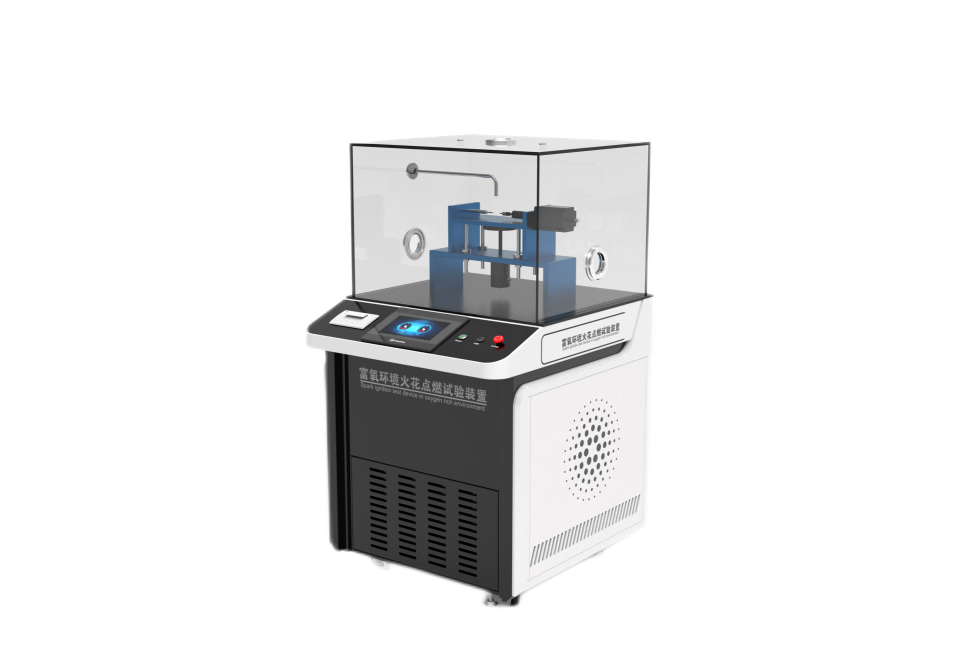

ME医疗设备富氧环境火花点燃试验装置

执行标准

完全满足标准IEC60601-1:2012 Sub-Clause 11.2.21章节以及GB9706.1-2020中第11.2中条款试验要求；

用途

适用于ME设备或ME系统的生产制造商或医疗器械监督检验机构使用。富氧环境是指环境压力不超过110kPa时氧浓度大于25%;或者环境压力大于110kPa时，氧分压力大于27.5kPa。本试验装置用于富氧环境中医疗器械板卡或器件的火花点燃试验，利用此装罟进行火花点燃试验以确定是否存在点燃源。

结构原理:

将用经过考虑的材料制成的两个接片相对放置(见下图)。一个直径为1mm.另一个直径为3mm。电源连接到图示的+-引脚。在靠近两个接头接触面的地方放罟一片棉花。通过一个导管将氧气以小干0.5m/s的速度持续喷到接触面，将阻极向阳极移动以靠近接触面，然后回拉使其分开。至少重复300次以确定火花是否会点献，如果由干电极表面变坏使火花变小，用锉刀清理电极。如果由于氧化棉花变黑并更换它。

技术参数:

控制系统：PLC+Windows系统

操作界面：彩色12.1寸嵌入式工业电脑，中英文切换；

试验速度:0~60次/分(可预置)；

试验次数:1~9999次(可预置)，显示当前试验次数，试验完成后自动停机并报警提示;

撞针移动行程可调范围0~80mm(可预置)，实时显示当前位置:

监控参数:氧气浓度，氧气流量(可调节0~3L/min);

开路电压:0~100VDC:电压显示精度0.1V+%5;

短路电流:0~100ADC;电流显示精度0.1A+%5;

报警灯状态指示:绿灯自动运行中，红灯停止中，峰鸣器故障报警提示:

在线监控:在测试过程中可通过视频监控系统实时监控测试过程并记录保存，可通过有线或无线进行上传至上位控制系统；

配罟独立通风系统和照明系统，便干观察撞针碰撞瞬间拉弧；

设备外置电源负载箱

可编程直流电源:

输出电压:0~300V可调;输出电流:0-20A可调;

可调电阴:0~200Ω，功率3KW:
