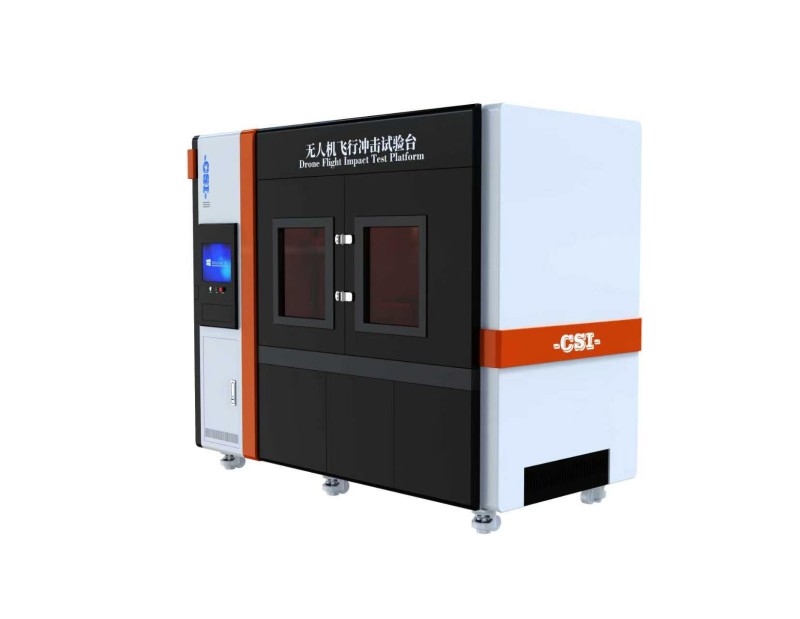

无人机飞行冲击试验台
一、描述
本设备依据 GB/T 38924.5 2020《民用轻小型无人机系统环境试验方法 第 5 部分：冲击试验》 研制，用于模拟无人机在运输、装卸和使用过程中承受的瞬时冲击环境，考核飞行器整机、零部件及地面站的结构强度、连接可靠性与电气功能稳定性，适用于起飞重量 0.25kg～150kg 民用轻小型无人机系统开展飞行冲击试验
二、关键性能参数
项目 | 参数要求 |
控制系统 | 工业PLC |
操作界面 | 彩色10寸工业电脑，中英文切换 |
波形 | 后峰锯齿波 |
脉冲持续时间 | 11ms |
加速度范围 | 2.5g-6g |
速度变化容差 | ±10% |
最大负载 | 适配150kg以内无人机整机 |

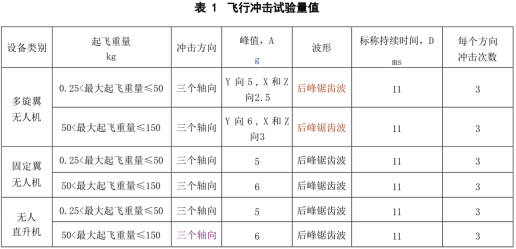

冲击轴向 | 3 个正交轴，每个轴正反两个方向；每个方向冲击 3 次 |
系统频率带宽 | 10 Hz～2000 Hz |
电源 | AC 220V，50 Hz |
三、执行标准
严格遵循GB/T 38924.5-2020
四、应用领域
1. 生产制造业：用于新产品研发摸底、样机定型验证；整机环境适应性测试；关键部件抗冲击考核；抽样可靠性检验
2. 检测机构、质检院、实验室：开展民用轻小型无人机型式检验、委托检测，出具检测报告
3. 科研院所、高校航空无人机实验室：用于轻小型无人机结构可靠性研究，开展新材料、新结构、飞控系统的冲击环境模拟科研试验；开展环境适应性相关课题研究
五、配置清单
主机1台
说明书1份
合格证1份
保修卡1份
签收单1份
铭牌1块
电源线1根
扳手1套
宣传册若干
