注射针针尖穿刺力和阻力试验机

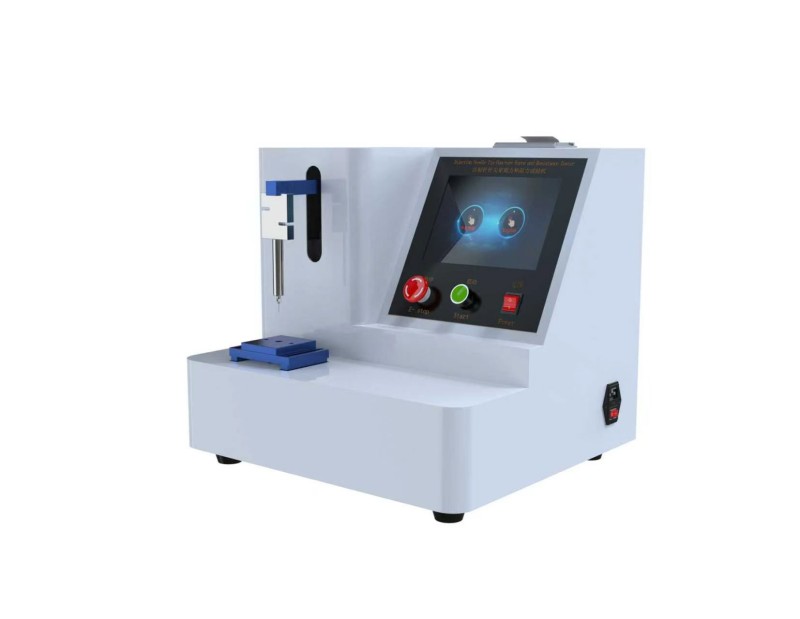

Z653注射针针尖穿刺力和阻力试验机

以下是注射针与缝合针针尖强度及刺穿力测试仪的核心技术要点与应用对比，结合行业标准及设备特性综合整理：

适用范围

管壁：正常壁、薄壁、超薄壁三种任选；

测试种类：注射针，消融针等夹具不同可更换，操作方便，简单

执行‌标准‌：

‌GB 15811-2025附录C

一、注射针测试核心参数

‌刺穿力测试‌

‌原理‌：针尖以恒定速度（100±10mm/min）垂直刺穿模拟聚氨酯膜材料皮肤（厚度0.4mm±0.05mm聚氨酯膜），硬度：邵氏A85±10；

‌指标意义‌：

‌刺穿力‌：反映针尖锐度（≤0.70N为优，数值越低疼痛感越轻）‌。

暴露面积：（加固后）穿刺区域直径等于ø10mm

穿刺深度

注射针插入测试材料中，其穿刺深度至公称长度的80%。例如，测试期间，5mm的针能被插进4mm深度(5mm的80%)至测试材料中。圆形穿刺区域内不使用穿刺过的测试材料。

‌设备特性‌

‌高精度传感器‌：量程0-20N，分辨率±0.01N，精度±0.05%FS‌。

‌多功能适配‌：支持0.1-6.2mm针规格，兼容薄壁/超薄壁针管。

‌设备特性‌

控制系统:PLC

操作界面：彩色7寸触摸屏，中英文切换；

‌动态监测‌：7寸触摸屏实时显示力值，自动生成报告‌。

打印功能：嵌入式微型打印机

 三、共性技术配置

 四、应用场景对比

五，配置清单

主机1台

测试软件1套

电源线1根；

说明书及操作视频1套；

标配夹具1套；

铭牌1块；

模拟皮肤根据用户选择配置
